Назначение
Источник вторичного питания МОЛЛЮСК-12/3 предназначен для электропитания радиоэлектронной аппаратуры номинальным напряжением 12 В. Основная область применения: системы видеонаблюдения, в которых не предусмотрена возможность работы при отключении внешнего электропитания.
Устройство и работа изделия

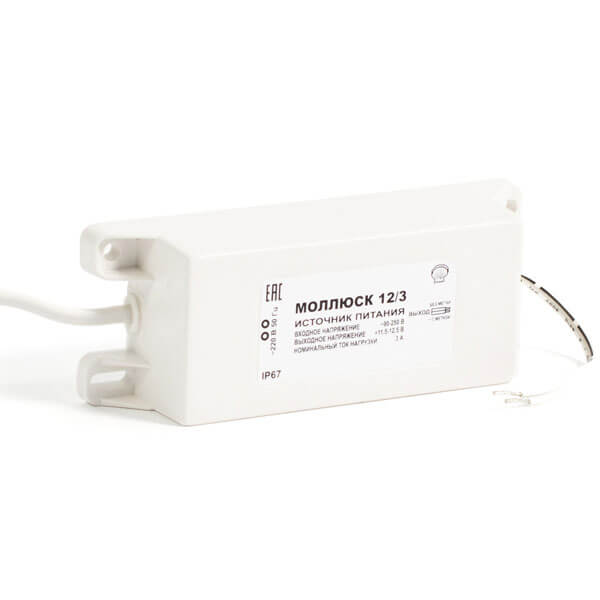

Изделие представляет собой источник питания постоянного тока без возможности организации резерва и подключения АКБ. Прибор работает от переменного входного напряжения в диапазоне от 90 до 250 Вольт. Блок питания выполнен в компактном пластиковом корпусе с защитой по классу IP67. Благодаря этому он подходит для разнообразных вариантов скрытой установки, например, в кабельные каналы, в электротехнические распаечные коробки и даже внутрь кожуха видеокамеры. Применение высококачественных радиоэлектронных компонентов, а также продуманные схемотехнические решения обеспечивают стабильное напряжение на выходе источника питания и гарантируют длительную беспроблемную эксплуатацию подключенного оборудования. Также для защиты нагрузки в источнике питания предусмотрены все необходимые защиты: от перегрузки, от короткого замыкания.
Особенности МОЛЛЮСК-12/3
- компактный корпус, подходящий для скрытой установки;
- защита корпуса по классу IP67;
- широкий норморяд по току нагрузки;
- защита выхода источника питания от короткого замыкания и перегрузки.
Технические характеристики МОЛЛЮСК-12/3
Наименование параметра | Значение параметра |
Напряжение питающей сети ~220 В, 50±1 Гц, В | 90…250 |
Выходное напряжение постоянного тока, В | 11,5…12,5 |
Максимальный ток нагрузки, А | 3 |
Электрическая прочность, кВ | 3 |
Мощность, потребляемая изделием от сети без нагрузки, ВА, не более | 5 |
Масса, НЕТТО (БРУТТО), кг, не более | 0,28 (0,3) |
Размеры ШхГхВ без упаковки, мм | 49х133х33 |
Диапазон рабочих температур, °С | -30…+40 |
