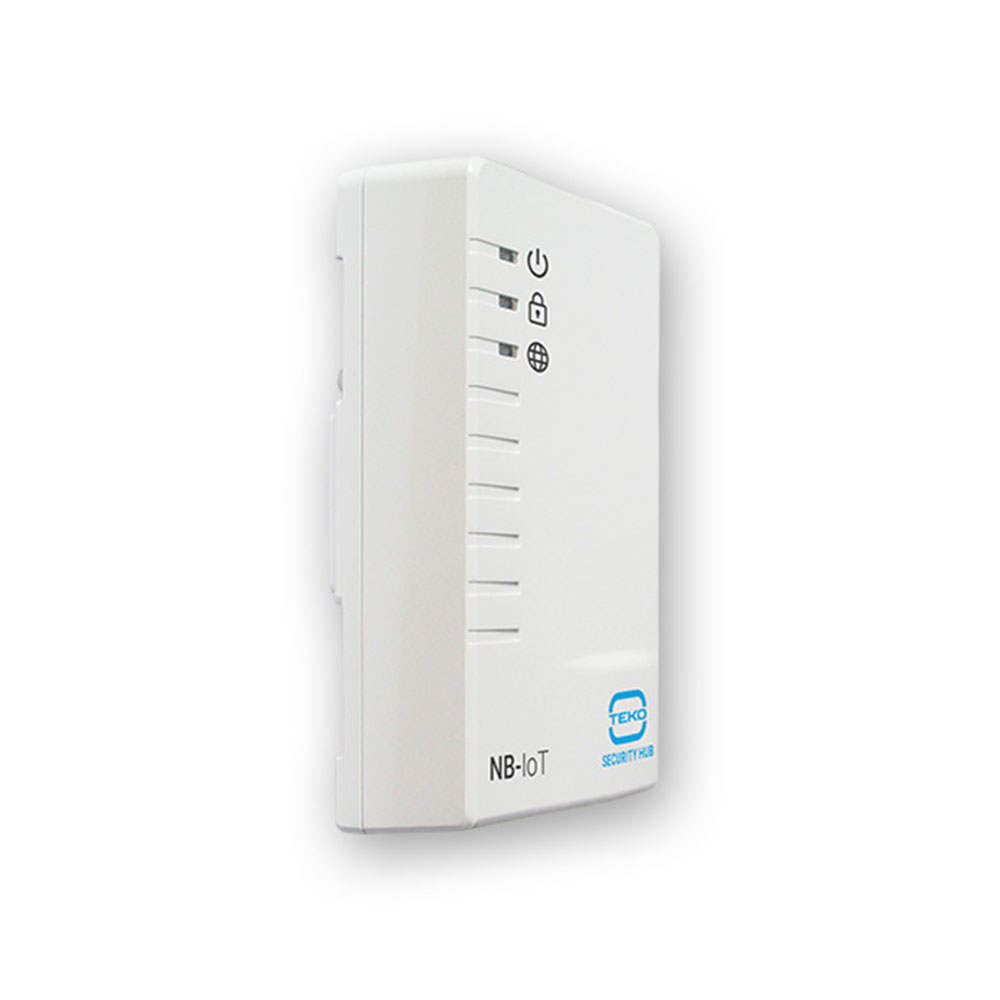

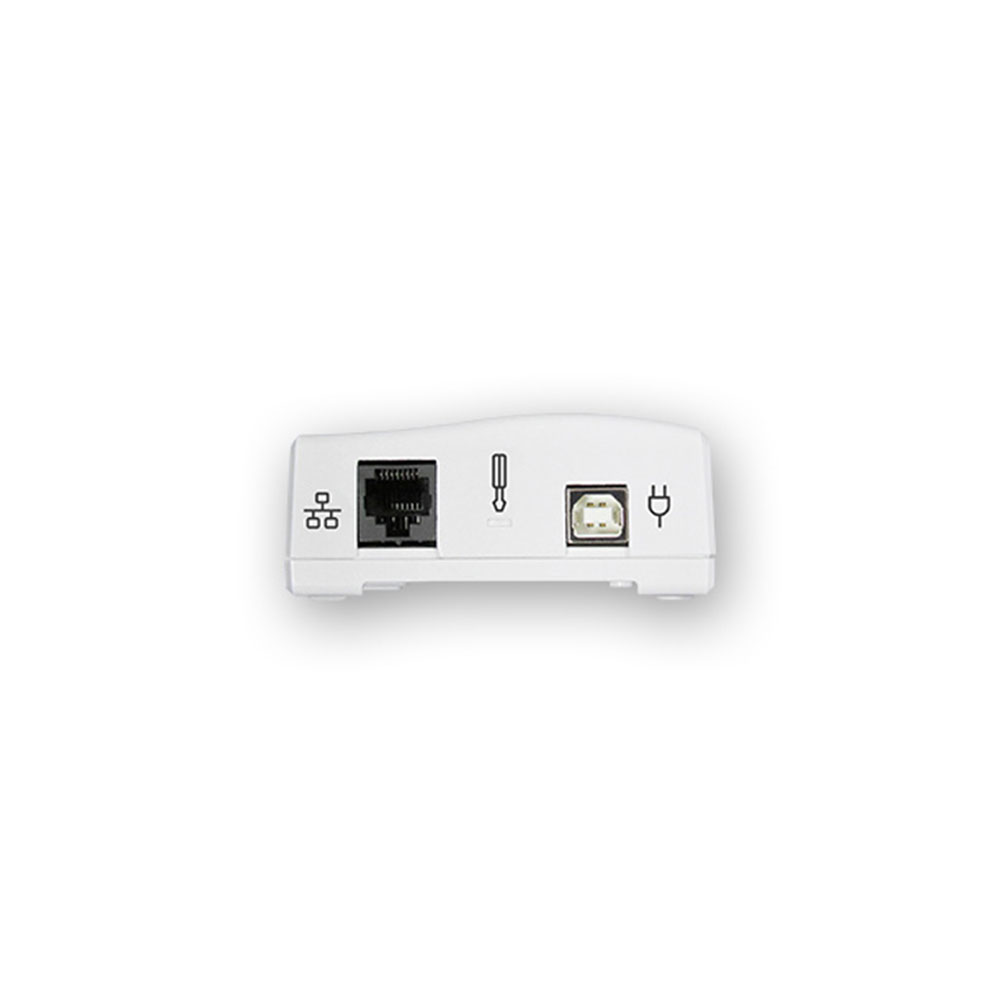

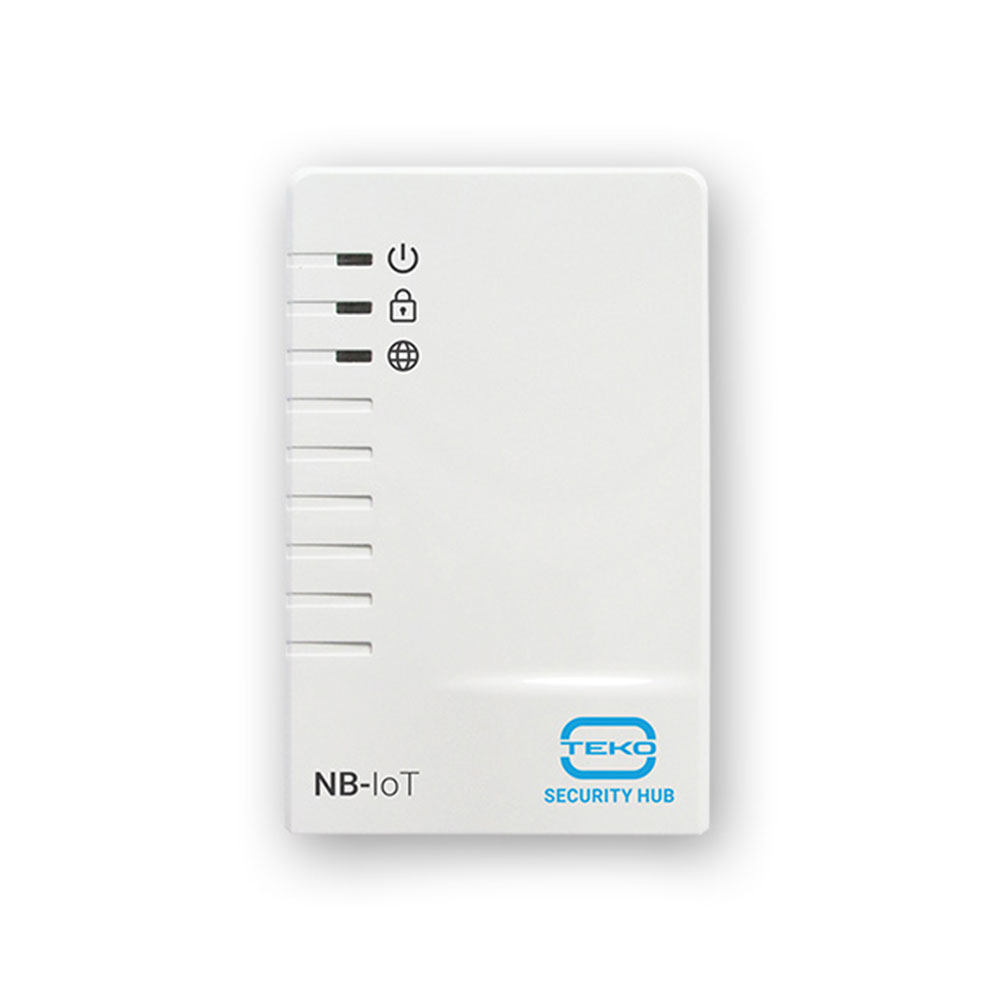

Контроллер Контроллер Security Hub (4G) обеспечивает регистрацию и обработку состояния 32 беспроводных устройств (извещателей, блоков реле, пультов, извещателей) системы «Астра-РИ-М», обмен информацией с мобильными приложениями через сервер по проводному (RJ-45) и беспроводному (SIM-карта NB-IoT LTE) каналам.
Характеристики:
- Вход Touch Memory (ТМ) для подключения считывателя ключей iButton, клавиатуры «Астра-КТМ-С».
- Регистрация кодов ТМ из АРМ ПЦО и пользовательских приложений.
- Внешняя GSM-антенна с SMA-разъемом.
- Четыре программируемых входа (+CON1-, +CON2-, +CON3-, +CON4-) для подключения проводных датчиков охранного, пожарного и технологического типов.
- Два встроенных сигнальных реле с программируемыми режимами работы.
- Настройка и обслуживание в АРМ ПЦО или мобильном приложении.
- Рабочая частота радиоканала — 433.42 МГц, дальность действия — 100 м.
- Максимальная длина линии интерфейса ТМ — 15 м.
- Скорость достижения технической готовности — 60 с.
- Вилка F1 для работы охранных проводных шлейфов от АКБ; длина - максимум 10 м.
Рабочая температура — –10 °С… +50 °С, влажность — до 98 %. Защита от влаги и пыли — IP41. Питание — DC 10.5 ~ 13.6 V (два входа для резервирования), АКБ 3.3 ~ 4.2 V, USB через адаптер AC 110 ~ 240 V. Размер — 136×86×38 мм. Вес — 200 г.
| Контроллер Security Hub (4G) | |
|---|---|
| Питание | DC 10.5 ~ 13.6 V, АКБ 3.3 ~ 4.2 V, USB через адаптер AC 110 ~ 240 V |
| Радиоканал | 433.42 МГц, 100 м |
| Сопротивление охранного или технологического ШС | «норма» — 3 ~ 5 кОм, «нарушение» — 0 ~ 3 кОм или более 12 кОм |
| Сопротивление пожарного ШС с двойной сработкой | «норма» — 3 ~ 5 кОм, «нарушение» — 0 ~ 1.5 кОм, 5 ~ 12 кОм, «внимание» — 1.5 ~ 3.0 кОм, «неисправность» — более 12 кОм |
| Сопротивление пожарного ШС | «норма» — 3 ~ 5 кОм, «нарушение» — 1.5 ~ 3.0 кОм или 5 ~ 12 кОм, «неисправность» — 0 ~ 1.5 кОм или более 12 кОм |
| Открытый коллектор | напряжение нагрузки — 24 V, ток — 0.25 А |
| Реле | напряжение нагрузки — 100 V, ток — 0.1 А |
| Техническая готовность | 60 с |
| Линия ТМ | 15 м |
| Рабочие условия | температура — –10 °С… +50 °С; влажность — 98 % |
| Защита | IP41 |
| Размер | 136×86×38 мм |
| Вес | 200 г |
