Особенности
- обеспечивает регистрацию и обработку состояний 32 беспроводных устройств (извещателей, блоков реле, пультов, оповещателей) системы Астра-РИ-М;
- обеспечивает обмен информацией с мобильными приложениями через сервер:

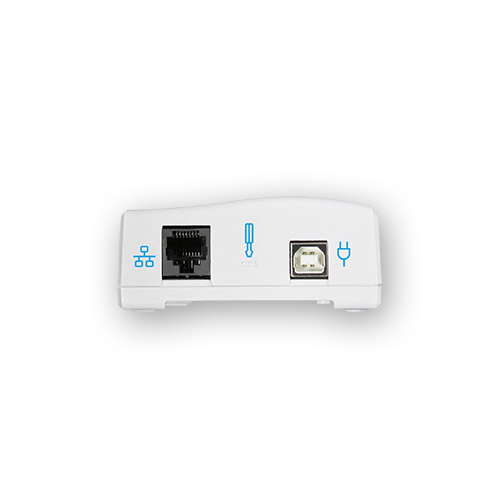

- по проводному каналу, через разъем типа RJ45 (Ethernet 10 BASE-T) и сеть провайдера,
- NEW: по беспроводному каналу, через 2 SIM-карты (LTE-FDD, GSM/GPRS) операторов сотовой связи стандарта GSM.
Основным каналом обмена является проводной, далее по приоритету следуют SIM1, SIM2;
- настройка и обслуживание контроллера производится с помощью АРМ ПЦО или мобильного приложения и встроенной в него пошаговой инструкции пользователя. Мобильное приложение «Security Hub» устанавливается из магазина приложений, программное обеспечение для АРМ ПАК «Астра» загружается по ссылке Скачать;
- электропитание контроллера осуществляется от трех независимых источников в любой комбинации:
- от основного источника электропитания c номинальным напряжением 12 В через клеммы +12V-,
- от резервного источника электропитания c номинальным напряжением 12 В через клеммы +12VR-,
- от бытовой сети 230 В 50 Гц через сетевой адаптер (не входит в комплект поставки) и порт USB 2.0 типа B;
- осуществляется непрерывный контроль и оповещение о текущем состоянии электропитания;

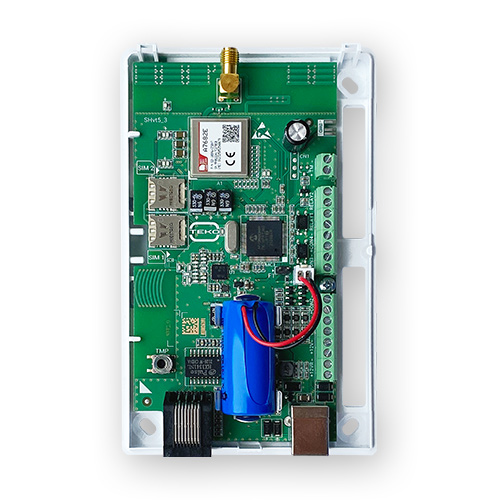

- для обеспечения резервирования электропитания внутри контроллера имеется литий-ионная (Li-Ion) аккумуляторная батарея (АКБ) типоразмера 2/3 A с номинальным напряжением 3,7 В, емкостью 600 или 700 мА/ч (в зависимости от текущей комплектации) и разъем для подключения АКБ;
- контроллер имеет встроенный вход Touch Memory (ТМ) для подключения считывателя ключей стандарта «iButton» и/или клавиатуры «Астра-КТМ-С». Коды ТМ регистрируются из АРМ ПЦО и пользовательских приложений;
- контроллер имеет 4 программируемых входа (+CON1-, +CON2-, +CON3-, +CON4-) для подключения проводных датчиков охранного, пожарного и технологического типов;
- контроллер имеет два встроенных сигнальных реле с программируемыми режимами работы;
- клеммы CONx- могут быть запрограммированы как выход "открытый коллектор" для подключения сирены и сигнальной лампы (например, Астра-10 исп. М2);
- NEW: контроллер имеет внешнюю GSM антенну с разъёмом типа SMA.
Технические данные
| Параметры радиоканала: | |
| - рабочая частота | 433,42 МГц (литера «1») |
| - радиус действия радиоканала на прямой видимости, не менее* | 100 м |
| Питание от внешнего источника 12 В: | |
| - напряжение основного (клеммы +12V-) и резервного (клеммы +12VR-) питания | от 10,5 до 13,6 В |
| - максимальный ток потребления | 300 мА |
| - номинальный ток потребления, не более | 150 мА |
| Питание от порта USB через сетевой адаптер: | |
| - сетевое напряжение | от 110 до 240 В |
| - потребляемая мощность, не более | 5 Вт |
| - напряжение основного питания | 5 В ± 5% |
| - максимальный ток потребления, не более | 500 мА |
| - номинальный ток потребления, не более | 200 мА |
| Питание от АКБ: | |
| - напряжение питания от АКБ | от 3,3 до 4,2 В |
| - время работы от АКБ | от 4 до 8 ч |
| - порог передачи информации о разряде АКБ | 3,5 В |
| - время заряда полностью разряженной батареи, не более | 10 ч |
| Сопротивление охранного/технологического ШС (клеммы +CONx, 12V- или 12VR-): | |
| - норма | от 3 до 5 кОм |
| - нарушение | от 0 до 3 или более 5 кОм |
| Сопротивление пожарного ШС (клеммы +CONx-): | |
| - норма | от 3 до 5 кОм |
| - нарушение | от 1,5 до 3 и от 5 до 12 кОм |
| - неисправность | от 0 до 1,5 и более 12 кОм |
| Сопротивление пожарного ШС с двойной сработкой (клеммы +CONx-): | |
| - норма | от 3 до 5 кОм |
| - нарушение | от 0 до 1,5 и от 5 до 12 кОм |
| - внимание | от 1,5 до 3 кОм |
| - неисправность | более 12 кОм |
| Параметры реле (клеммы RELAY 1, RELAY 2): | |
| - максимальное напряжение нагрузки | 100 В |
| - максимальный ток нагрузки | 0,1 А |
| Параметры выхода "открытый коллектор" (клеммы CONx-): | |
| - максимальное напряжение нагрузки | 24 В |
| - максимальный ток нагрузки | 0,25 А |
| время технической готовности, не более | 60 с |
| максимальная длина линии интерфейса Touch Memory (ТМ) | 15 м |
| габаритные размеры | 136 × 86 × 38 мм |
| масса | 0,2 кг |
| Условия эксплуатации: | |
| - диапазон температур | от - 10 до + 50 °С |
| - относительная влажность воздуха без конденсации влаги | до 98 % при + 40 °С |
* Радиус действия в значительной степени зависит от конструктивных особенностей помещения, помеховой обстановки. Максимальные параметры дальности обеспечиваются при выполнении наилучших условий установки SH и датчика.
Информативность

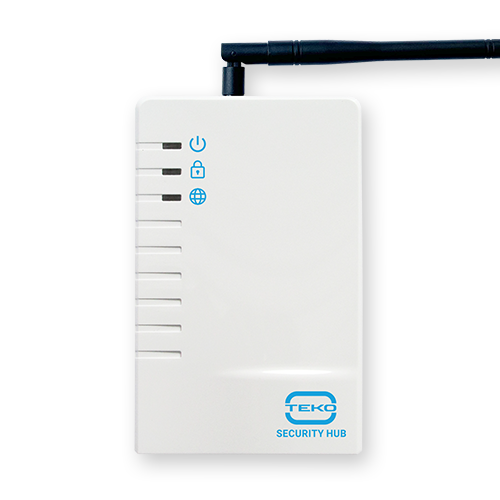

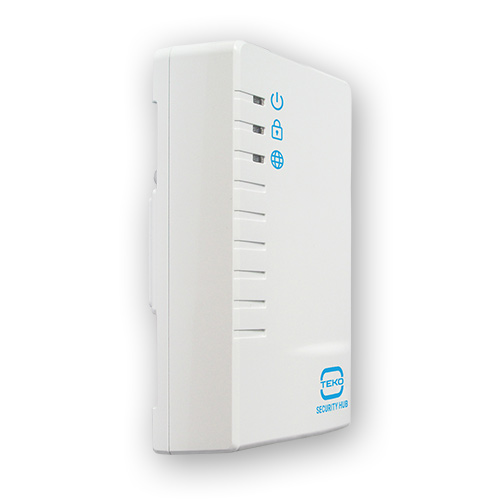

- три двухцветных индикатора:
- индикатор «ПИТАНИЕ» - состояние питания,
- индикатор «ОХРАНА» - состояние объекта,
- индикатор «ИНТЕРНЕТ» - состояние связи с сервером;
- сетевой интерфейс LAN (Ethernet 10/100 Base-T) для обмена информацией с мобильными приложениями и/или АРМ ПЦО через публичный сервер или АРМ ПЦО через собственный сервер;
- беспроводной канал через две SIM карты (LTE-FDD, GSM/GPRS) операторов сотовой связи стандарта GSM для обмена информацией с мобильными приложениями через публичный сервер и/или АРМ ПЦО через публичный сервер или АРМ ПЦО через собственный сервер
