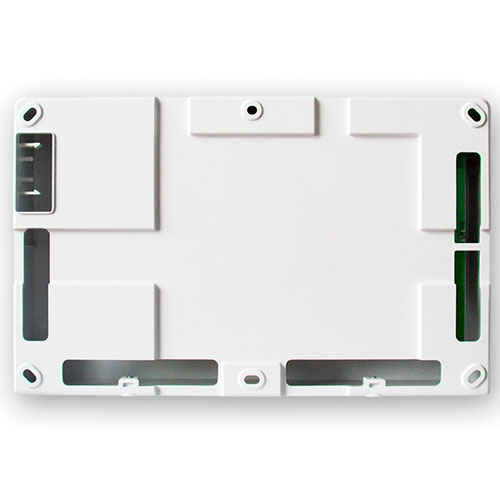

Особенности
- работа в адресной линии связи (АЛС), формируемой расширителем проводным адресным (РПА);
- возможность управления заслонкой противопожарных клапанов типов: электро-механический с возвратной пружиной, реверсивный, электромагнитный по команде ППКУП, полученной по АЛС;
- контроль нагрузки реле на обрыв и на КЗ и передача в ППКУП информации о целостности линии нагрузки;
- контроль положения клапана по концевикам;

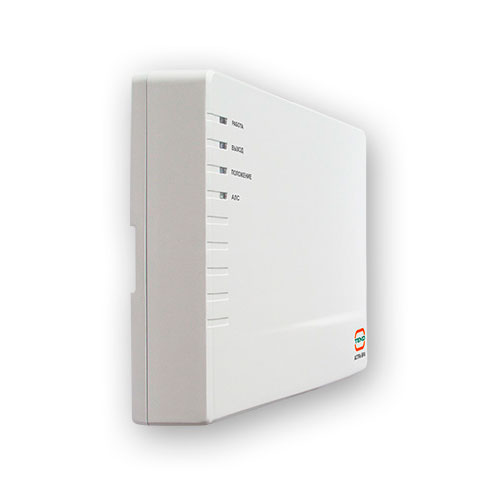

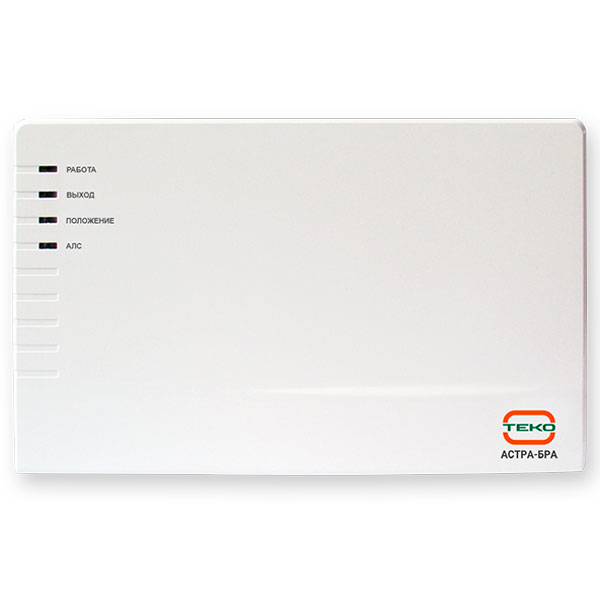

- световая индикация работы БРА, состояния клапана, выходов и АЛС;
- тест клапана;
- работа в одном из двух режимов:
- режим «Клапан», при котором БРА реализует специальные алгоритмы управления клапанами,
- режим «Блок реле», при котором БРА обеспечивает работу одного релейного выхода с контролем цепи нагрузки;
- в обоих режимах работа с контролем или без контроля целостности цепей нагрузки (в зависимости от настройки).
Основные данные
- источником извещений для БРА являются разделы ППКУП;
- БРА может управляться только одним ППКУП;
- БРА обеспечивает программирование режимов работы из меню «Модуля настройки» ПКМ Астра Pro;

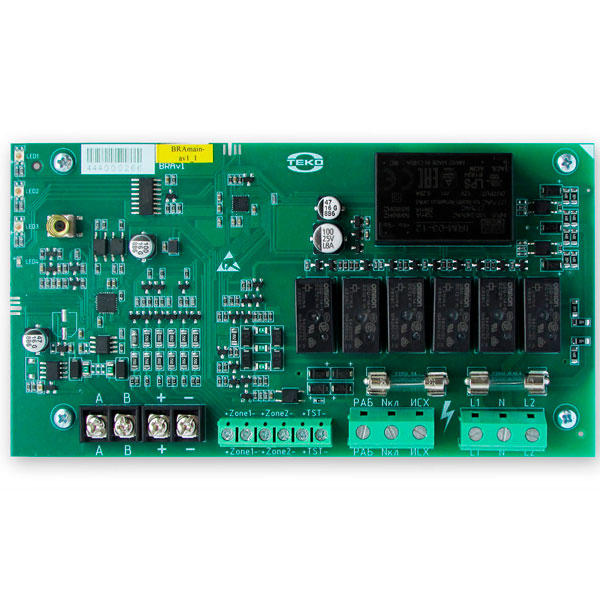

- электропитание БРА (сигнальной части) осуществляется от линии питания АЛС (клеммы «+» и «-»), силовой части (L1, N, L2) – от сети 220 В;
- электропитание силовой части БРА (реле, ШС) осуществляется от основного (клеммы L1, N) и резервного (клеммы L2, N) источников питания напряжением 220 В. При отсутствии основного питания БРА автоматически переходит на резервное; при восстановлении основного питания - переключается на основное питание.
ВНИМАНИЕ!
НА ВХОДЫ L1 и L2 МОЖЕТ ПОДАВАТЬСЯ ТОЛЬКО ОДНА И ТА ЖЕ ФАЗА! ПОДАЧА РАЗНЫХ ФАЗ ЗАПРЕЩЕНА!
Технические данные
| Напряжение питания: | |
|---|---|
| - силовой части | от 187 до 242 В |
| - сигнальной части (от АЛС) | от 6,0 до 27,6 В |
| (силовая и сигнальная части гальванически развязаны) |
| Ток потребления, не более: | |
|---|---|
| - от 220 В | 20 мА |
| - от АЛС | 0,5 мА |
| мощность потребления от сети 220 В (без учета потребления клапана), не более | 5 Вт |
| длина кабеля интерфейса АЛС от БРА к РПА, не более | 1000 м |
| Характеристики реле (в режиме "Блок реле") (клеммы РАБ и Nкл): | |
|---|---|
| - максимальное коммутируемое напряжение | 250 В |
| - максимальный коммутируемый ток при напряжении 250 В | 1 А |
| - минимальный коммутируемый ток (для реле в режиме с контролем целостности цепи нагрузки) | 0,6 А |
| Характеристики ШС (клеммы +Zone1- , +Zone2-, +TST-): | |
|---|---|
| - напряжение в дежурном режиме | от 8,5 до 14 В |
| - действующее значение напряжения пульсаций на клеммах ШС, не более | 50 мВ |
| - ток короткого замыкания ШС, не более | 20 мА |
| - время интегрирования ШС | 300±30 мс |
| - сопротивление проводов ШС (без учета выносного элемента), не более | 150 Ом |
| - сопротивление утечки между проводами ШС или каждым проводом и «Землей», не менее | 50 кОм |
| - сопротивление ШС | см. таблицы ниже |
| время технической готовности, не более | 10 с |
| габаритные размеры, не более | 135×216×39 мм |
| Условия эксплуатации: | |
|---|---|
| - температура | от -30 до +55°С |
| - относительная влажность воздуха без конденсации влаги | до 93% при +40°С |
| - степень защиты оболочкой | IP30 |
