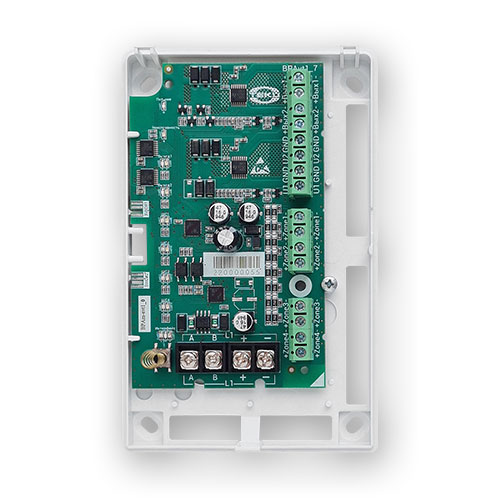

Особенности
- работа в адресной линии связи (АЛС), формируемой расширителем проводным адресным (РПА);
- контроль линии нагрузки выходов ВЫХ1 и ВЫХ2, отдельно на обрыв и на КЗ, и передача в ППКУП информации о целостности линии нагрузки;
- защита выходов управления ВЫХ1, ВЫХ2 от перегрузки, переполюсовки, выбросов напряжений;
- работа выходов ВЫХ1, ВЫХ2 (в зависимости от настройки) с контролем или без контроля целостности линии. При работе выходов с контролем целостности линии подключаются элементы выхода оконечные из комплекта поставки;
- контроль наличия электропитания на входах U1, GND, U2, «+», «–»;
- коммутация входного напряжения от 10,5 до 28,7 В со входов U1, U2 на выходы ВЫХ1 и ВЫХ2 с коммутируемым током каждого выхода до 1,25 А;
- контроль состояния 4-х ШС следующих типов: охранного, пожарного теплового с двойной сработкой, пожарного дымового с двойной сработкой, пожарного дымового с двойной сработкой с контролем КЗ, пожарный комбинированный с одинарной сработкой, технологического и технологического с контролем КЗ (обрыва);

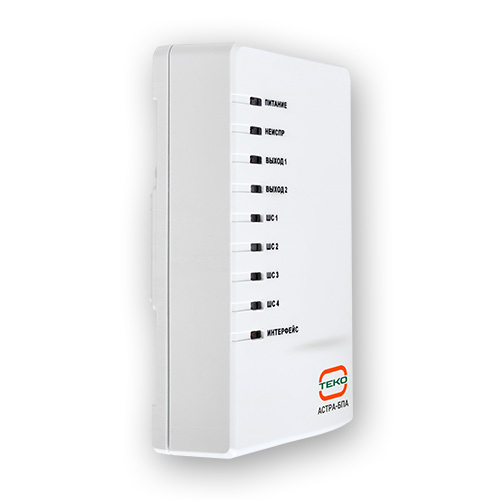

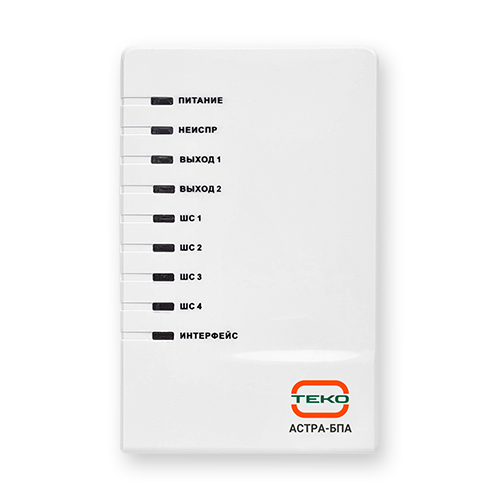

- световая индикация работы БПА, состояния выходов, АЛС и ШС;

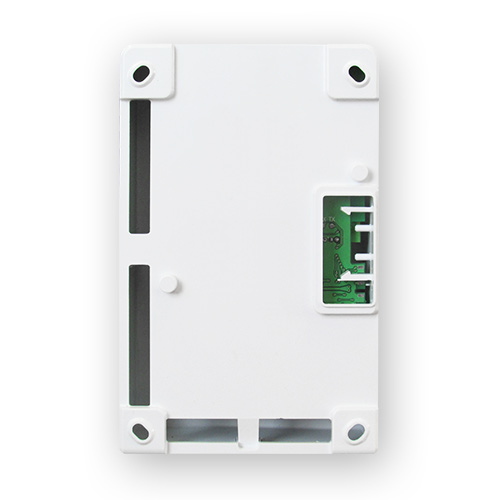

- возможность установки БПА внутри шкафов управления автоматикой на DIN-рейку.
Основные данные
- источником извещений для БПА являются разделы ППКУП;
- БПА может управляться только одним ППКУП;
- количество БПА, регистрируемых в ППКУП – до 96 шт;
- БПА обеспечивает программирование режимов работы из меню «Модуля настройки» ПКМ Астра Pro;
- электропитание адресной части БПА осуществляется от РПА по линии питания АЛС (клеммы «+», «–»),
- электропитание исполнительной части (выходов, ШС) осуществляется только от внешнего источника электропитания 12 В или 24 В постоянного тока;
- БПА имеет два равноценных независимых входа электропитания (основной и резервный) (клеммы U1, GND, U2) для исполнительной части и автоматически переключается с основного входа на резервный и обратно при понижении напряжения или отсутствии напряжения на одном из входов;
- между адресной и сигнально-пусковой частями имеется гальваническая изоляция. При питании БПА и РПА от различных источников питания объединять их нули не допускается.
Технические данные
| Напряжение питания: | |
|---|---|
| - исполнительной части от источника 12 (24) В | от 10,5 до 28,7 В |
| - адресной части (от АЛС) | от 6,0 до 27,6 В |
| (исполнительная и адресная части гальванически развязаны) |
| Порог начала индикации о неисправности питания: | |
|---|---|
| - исполнительной части от источника 12 (24) В | 10,2 (-0,2) В |
| - адресной части (от АЛС) | 8,5 (-0,1) В |
| (исполнительная и адресная части гальванически развязаны) |
| Максимальный ток потребления: | |
|---|---|
| - от 12 (24) В | 73 (94) мА |
| - от 24 В, с подключенной нагрузкой | 2,6 А |
| - от АЛС | 1 мА |
| Средний ток потребления* (ШС1-ШС4 выкл.) при напряжении 12 (24) В: | |
|---|---|
| - без контроля линий (ВЫХ1, ВЫХ2 откл.) | 14 (15) мА |
| - с контролем линий (ВЫХ1, ВЫХ2 вкл.) | 23 (24) мА |
| собственный ток контроля (обратной полярности)* выходов ВЫХ1, ВЫХ2 в состоянии «Выключено» (ток потребления элемента выхода оконечного) при напряжении 12 (24) В | 1 (3) мА |
| подключение каждого ШС увеличивает средний потребляемый ток при напряжении 12 (24) В - в дежурном режиме - в режиме «Пожар» | на 7 (10) мА на 12 (16) мА |
| длина кабеля интерфейса АЛС от БПА к РПА, не более | 1000 м |
| максимальное сечение кабеля для подключения к клеммникам, не более | 2,5 кв.мм |
| Параметры выходов ВЫХ1, ВЫХ2: | |
|---|---|
| - максимальное коммутируемое напряжение | 28,4 В |
| - максимальный коммутируемый ток выхода | 1,25 ± 0,01 А (суммарно не более (2,50 ± 0,02) А) |
| Параметры ШС (Zone1 – Zone4): | |
|---|---|
| - напряжение в дежурном режиме | от 8,5 до 27,6 В |
| - действующее значение напряжения пульсаций на клеммах ШС, не более | 50 мВ |
| - ток короткого замыкания ШС, не более | 30 мА |
| - время интегрирования ШС | 300±30 мс |
| - сопротивление ШС | см. таблицу 1 ниже |
| время технической готовности, не более | 10 с |
| габаритные размеры, не более | 135×85×39 мм |
| Условия эксплуатации: | |
|---|---|
| - температура | от -30 до +55°С |
| - относительная влажность воздуха без конденсации влаги | до 93% при +40°С |
| - степень защиты оболочкой | IP30 |
* Без учета электропитания внешней нагрузки и извещателей на ШС
