Особенности
- два интерфейса связи RS-485 со встроенными изоляторами короткого замыкания для подключения к ППКУП Астра-812 Pro и организации кольцевого интерфейса;
- подключение до 16-ти* РПА к ППКУП;
- два интерфейса независимых адресных линий связи (АЛС) со встроенными изоляторами короткого замыкания: АЛС1 и АЛС2;
- выбор режима работы АЛС: «Кольцо» или «Индивидуально»;
- подключение до 250 адресных устройств в каждой АЛС (но суммарно не более 250), с протяженностью каждой АЛС до 1000 м,
- подключение до 250 адресных устройств в «кольцо», протяженность кольца АЛС – до 1000 м;
- узел выходного электропитания 24 В для двух независимых АЛС с защитами от перегрузки;
- порт USB для смены ПО;
- электропитание от двух источников постоянного напряжения (основного и резервного) с номинальным напряжением 12 В или 24 В.
Технические данные
| напряжение питания | от 11 до 27 В |
| ток потребления без подключения на АЛС адресных устройств, не более | 100 мА |
| Средний ток потребления РПА при подключении на АЛС адресных устройств в количестве N штук: | |
| - при питании напряжением 12 В | 200 мА + 0,8 мА * N |
| - при питании напряжением 24 В | 100 мА + 0,4 мА * N |
| порог начала индикации о неисправности питания | 10 В |
| время технической готовности к работе, не более | 10 с |
| габаритные размеры | 135,5×85,5×39,5 мм |
| Условия эксплуатации: | |
|---|---|
| - температура | от -30 до +55°С |
| - относительная влажность воздуха без конденсации влаги | до 93% при +40°С |
| - степень защиты оболочкой | IP20 |
Информативность

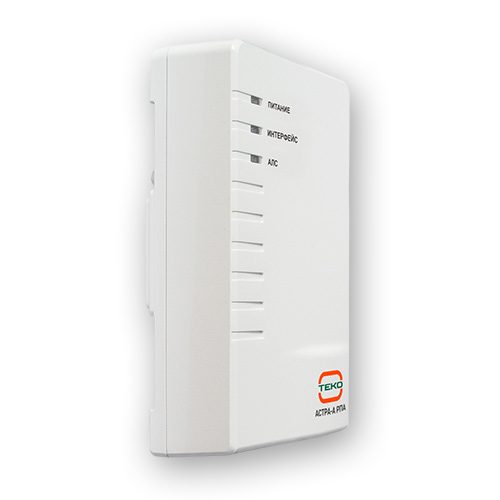

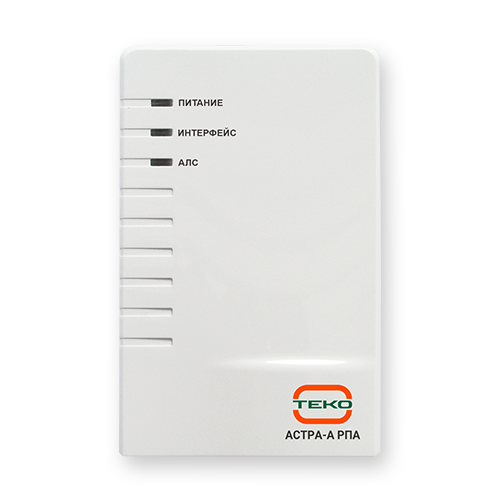

4 светодиодных индикатора:
- ПИТАНИЕ - для контроля состояния питания РПА
- НЕИСПРАВНОСТЬ - для контроля состояния РПА
- ИНТЕРФЕЙС - для контроля состояния линии интерфейса RS-485 и наличия собственной регистрации в ППКУП
- АЛС - для контроля состояния АЛС1 и АЛС2, наличия зарегистрированных устройств
