Особенности
- работа под управлением ППКУП Астра-812 Pro или радиорасширителя РР Астра-РИ-М автономного;
- информационный обмен с ППКУП или РР по проводному интерфейсу RS-485;
- возможность подключения в кольцевой интерфейс RS-485 ППКУП с использованием изоляторов короткого замыкания «Астра-А ИЛС»;

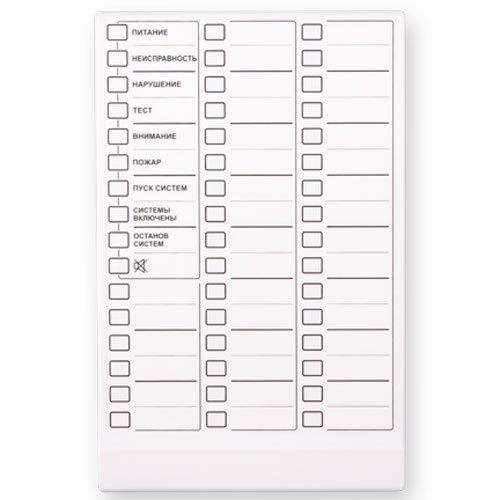

- трехцветная индикация извещений по ГОСТ Р 53325;
- звуковое сопровождение извещений;
- сброс звукового сигнала кнопкой;
- два входа питания (основной и резервный) по ГОСТ Р 53325;
- один вход (Zone) контроля исправности внешнего источника питания по ГОСТ Р 53325;
- один вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A(R)) и выход для подключения светодиода считывателя (при работе с ППКУП);
- программирование привязок индикаторов к разделам и направлениям* системы с помощью программного комплекса мониторинга ПКМ Астра Pro;
- программирование привязок индикаторов к извещателям системы Астра-РИ-М (при работе с РР автономным) с помощью программы Pconf-RR.
* направление – группа устройств (клапаны, системные выходы, зоны оповещения), имеющая общие условия запуска, определяемые по привязкам к пожарным разделам и разделам дистанционного пуска
Технические данные
| Напряжение питания | 10÷27 В |
| Средний ток потребления (при включении одного индикатора) | |
| - от источника питания 12 В | 62 мА |
| - от источника питания 24 В, | 55 мА |
| Увеличение тока потребления при использовании каждого дополнительного индикатора, не более | |
| - от источника питания 12 В | 4 мА |
| - от источника питания 24 В | 2 мА |
| Увеличение тока потребления при включении звукового сигнализатора, не более | |
| - от источника питания 12 В | 2 мА |
| - от источника питания 24 В | 3 мА |
| Максимальный ток потребления | |
| - от источника питания 12 В | 236 мА |
| - от источника питания 24 В | 144 мА |
| Дальность интерфейса RS-485, не более | 1000 м |
| Дальность интерфейса ТМ, не более | 25 м |
| Параметр входа Zone для контроля исправности источников питания: | |
|---|---|
| - напряжение на клеммах в дежурном режиме | 5 В |
| - сопротивление входа в состоянии "Норма" | от 3 до 5 кОм |
| - сопротивление входа в состоянии "Нарушение" | от 0 до 3 или более 5 кОм |
| - время интегрирования входа | 300+30 мс |
| - ток короткого замыкания на клеммах Zone, не более | 20 мА |
| габаритные размеры | 225х145х23 мм |
| Условия эксплуатации: | |
|---|---|
| - температура | от -10 до +55°С |
| - относительная влажность воздуха без конденсации влаги | до 93% при +40°С |
| - степень защиты оболочкой | IP30 |
